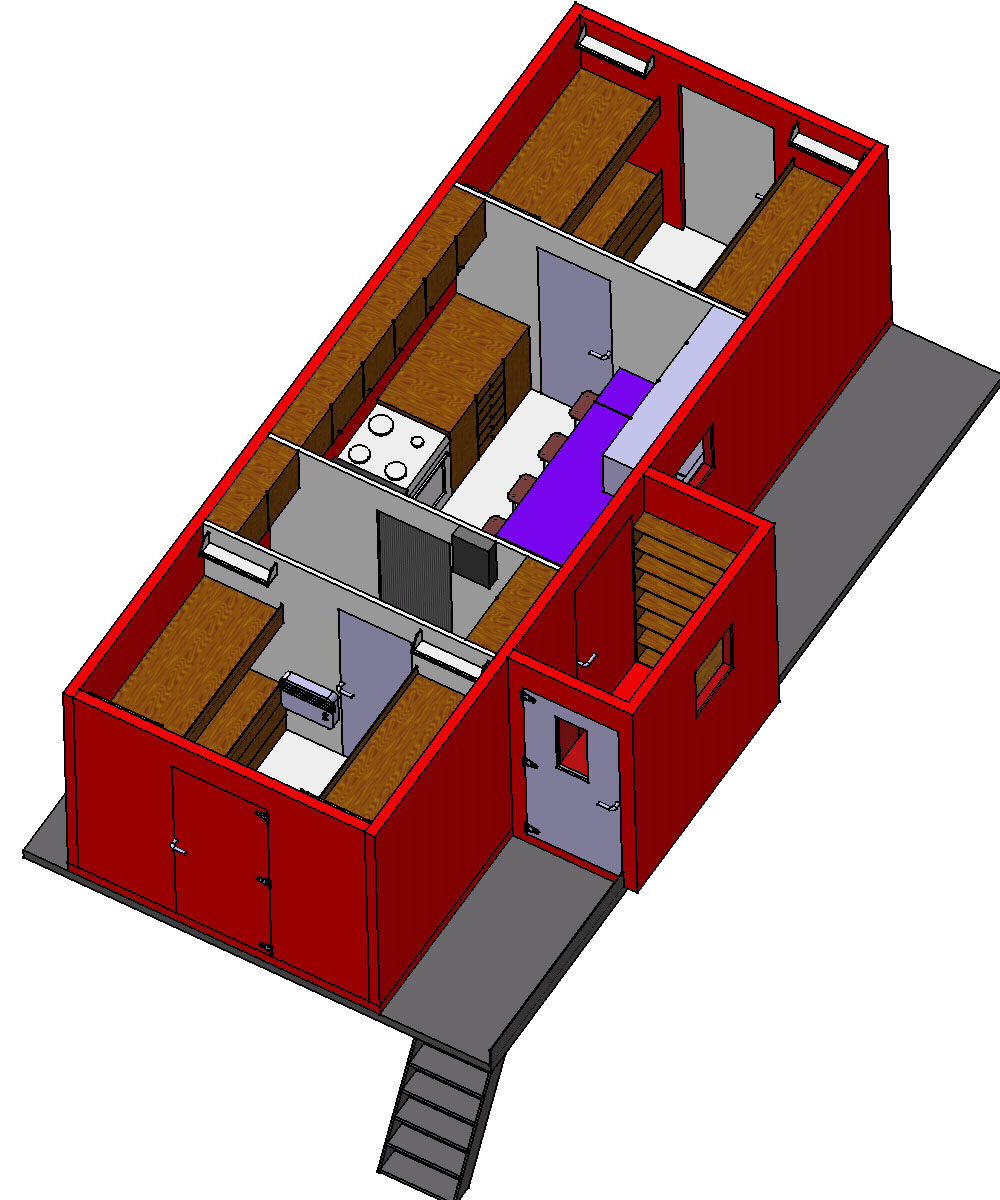

Drawing_Life_Unit_View_Without_Roof_1

Drawing_Life_Unit_View_Without_Roof_1

Olympus_digital_Camera

Year 1992 units

                  ­

                  ­

                  ­

                  ­

                  ­

                  ­

                  ­

                  ­

                  ­

                  ­

                  ­

La conduite et la maintenance du soir sur les attelages impliquent de 14 à 16 Hrs de travail journalier. Le personnel de convoyage doit pouvoir profiter de locaux d’habitation confortables et ergonomiques. Trois unités d’habitation sont affectées à ces besoins. Elles comprennent :

  • Le module vie : protégé de l’extérieur par un SAS, il est divisé en deux cabines couchettes, un réfectoire / cuisine, un local radio et un local médecin.
  • Le module énergie : protégé également par un sas, il comprend le groupe électrogène de 65kw, l’ensemble de production / traitement de l’eau sanitaire (fondoir), l’atelier, le dépôt de médicament, la salle de bains, les toilettes et le point d’eau. Le groupe électrogène alimente les deux modules, le magasin vivres et le chauffage des engins pendant les arrêts. Une station de pompage de carburant installée sur le coté gauche de l’unité permet les transferts vers les engins à la fin de la journée. Les toilettes comprennent un incinérateur électrique et un réservoir de stockage de l’urine.
  • Le module magasin, divisé en deux locaux : une partie pièces de rechanges du convoi et une partie vivres +4

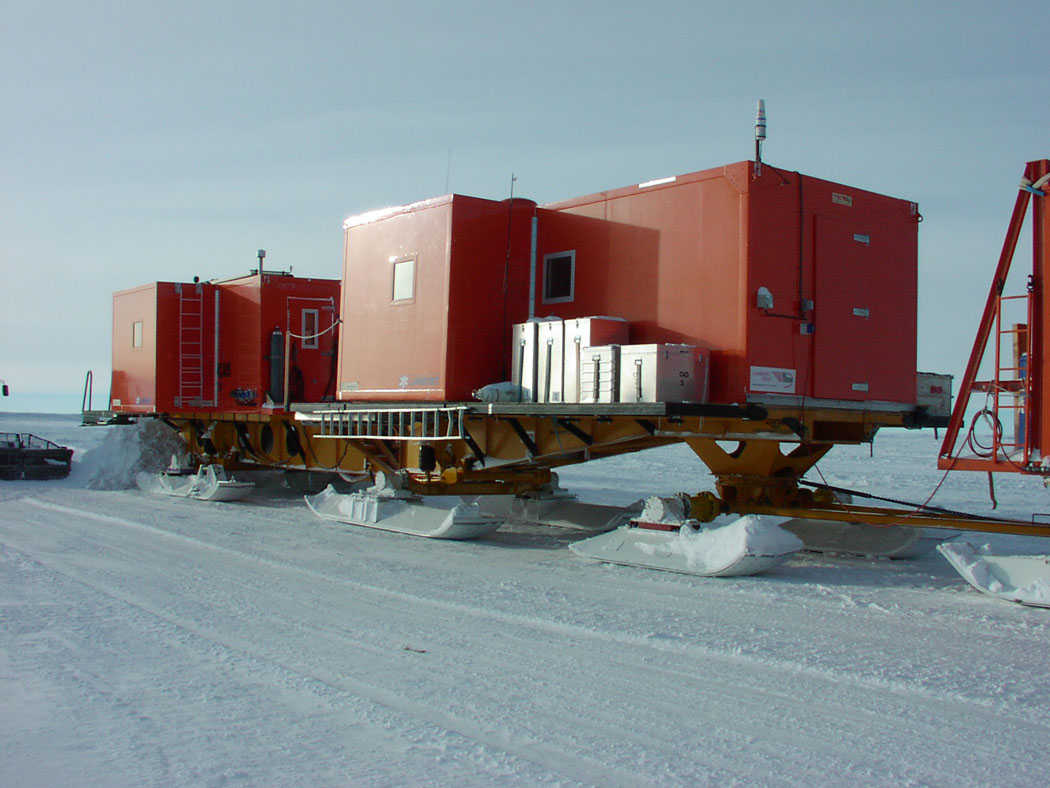

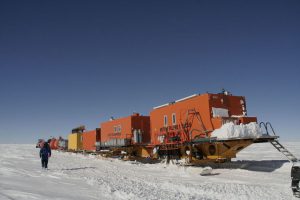

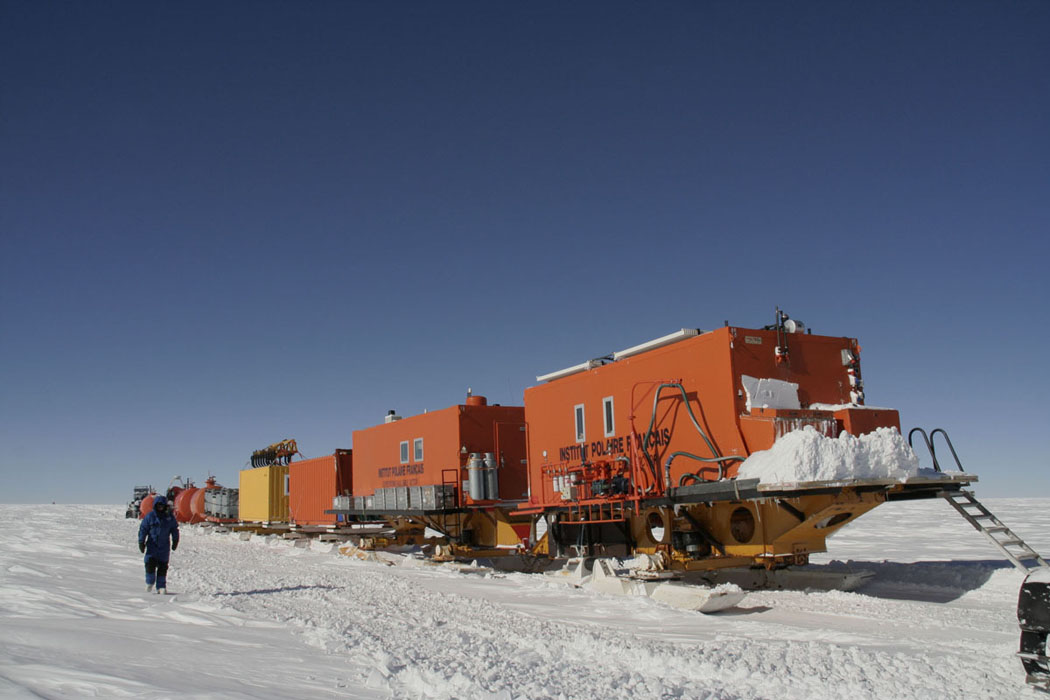

Caravans_1992_Set

Caravans_1992_Set

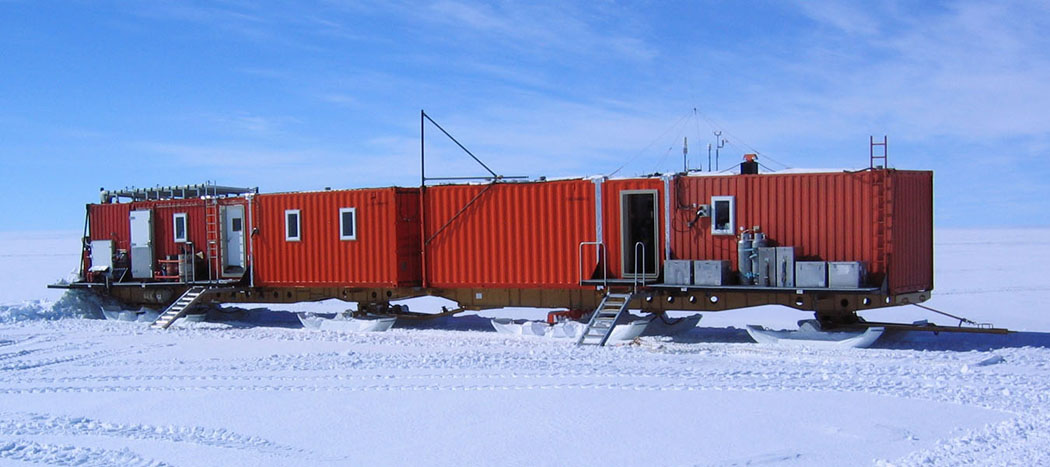

Caravans_2010_Set

Caravans_2010_Set

                  ­

                  ­

                  ­

                  ­

­

                  ­

                  ­

      ­

                  ­

Ces trois unités sont construites à l’aide de panneaux sandwichs isolants de 100mm d’épaisseur.                ­

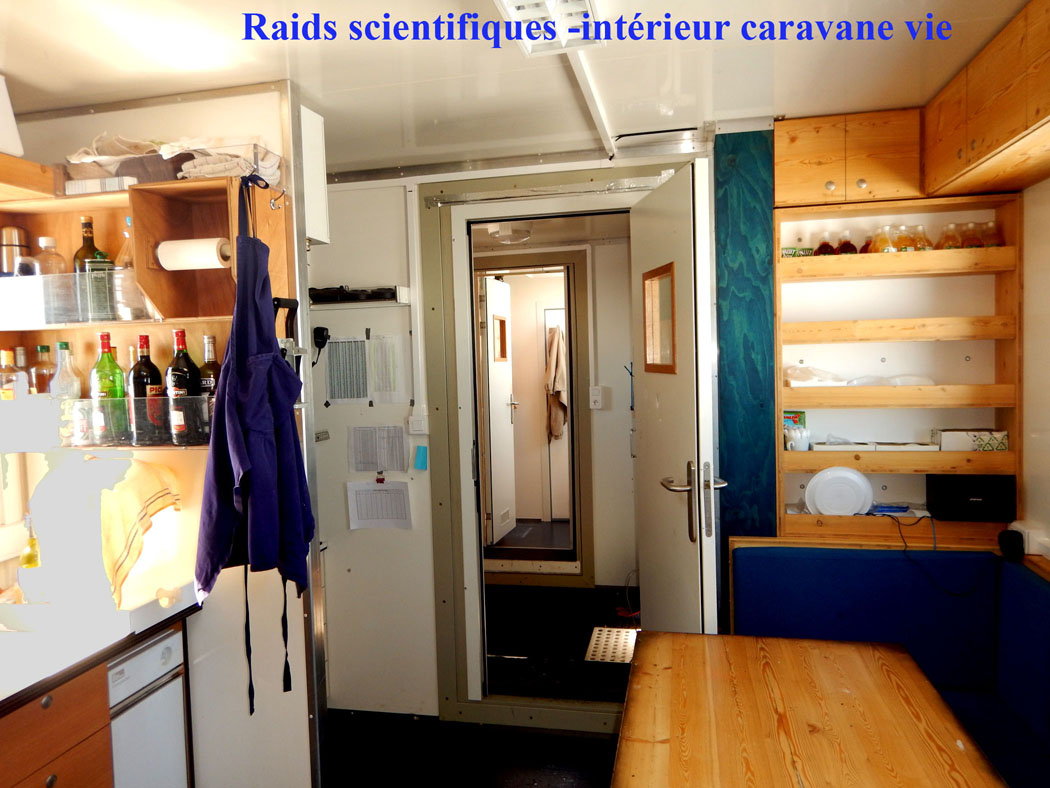

Caravan_2010_Set_Inside

Caravan_2010_Set_Inside

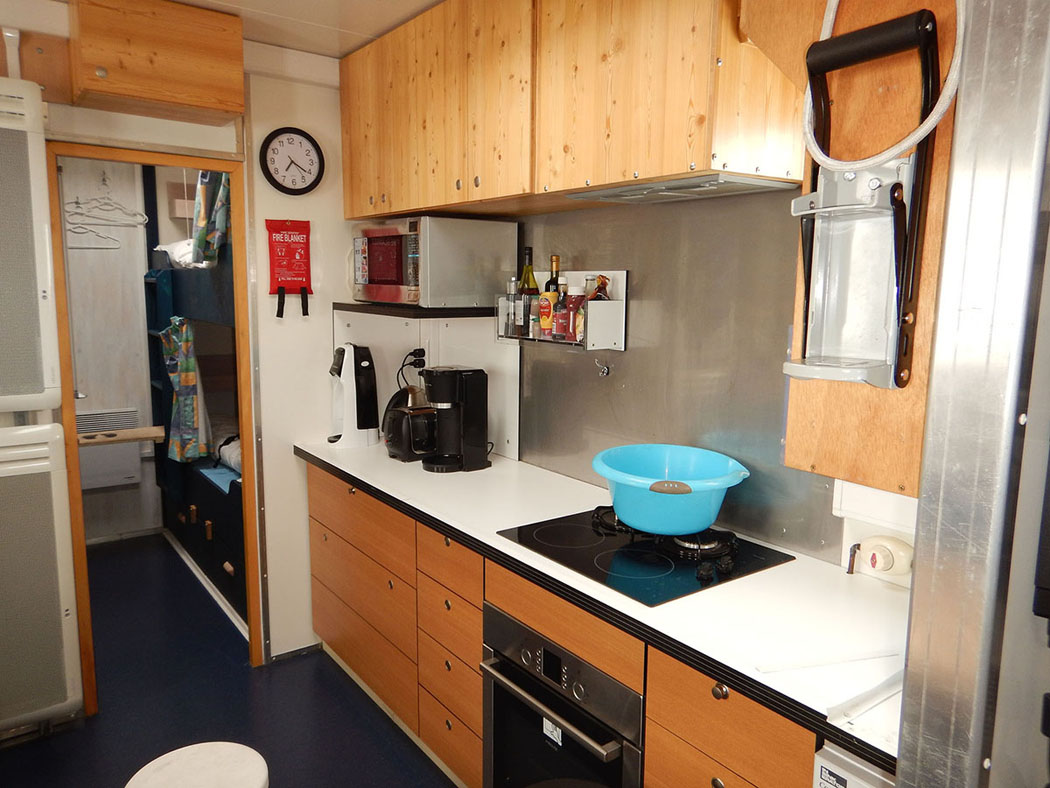

Caravan_2010_Inside
